VENTAJAS DE LA VARILLA ASTM A706 NTG 36016
La ductilidad post-elástica absorbe la energía de sismos intensos y evita colapsos en sismos extremos por lo que esta propiedad es sumamente útil para el desempeño estructural en el concreto armado. Cumplimiento de la relación de resistencia a la tensión y límite de fluencia de 1.25 solicitado por el código ACI 318 desde la versión 2014. Aumento de los porcentajes de elongación a lo requerido por el código ACI 318-14. Mayor capacidad de disipación de energía y mejoramiento en el comportamiento global de la estructura ante eventos sísmicos.
1.1 Descripción:

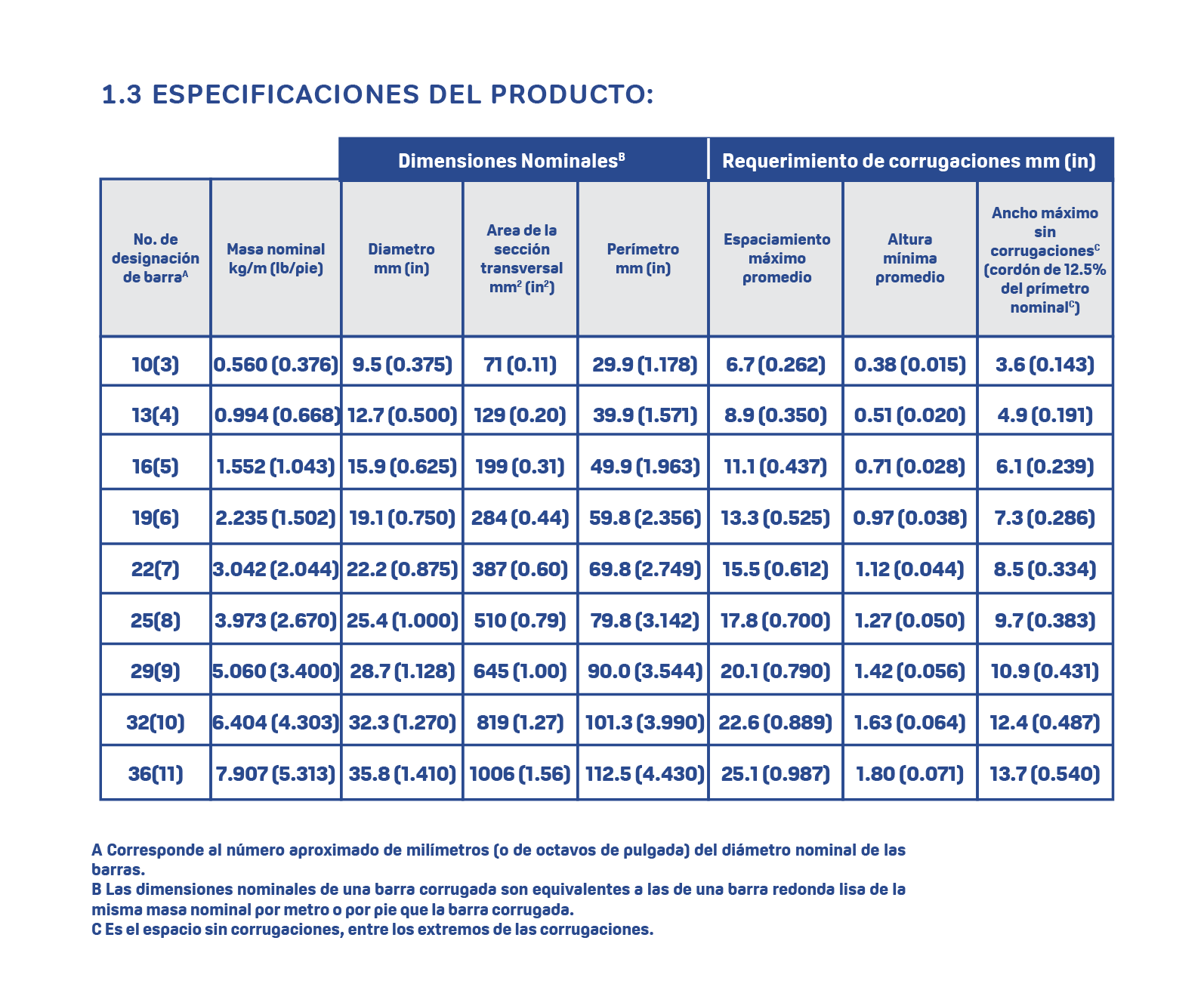

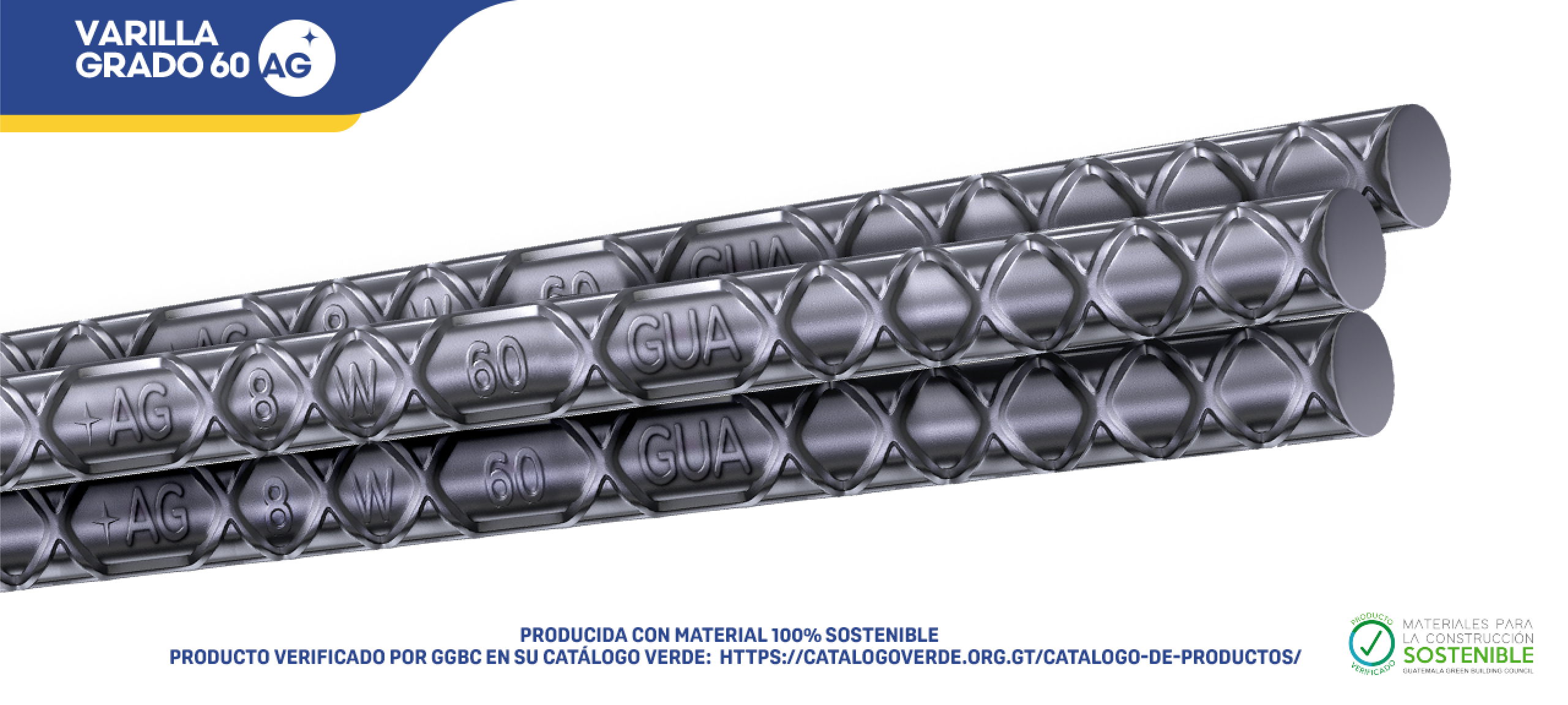

La varilla grado 60 de acero al carbono que en su superficie tiene resaltos o corrugas con el objetivo de mejorar su adherencia con el hormigón. Se utiliza en la construcción civil, principalmente, como refuerzo a las estructuras de concreto armado. Su prioridad fundamental es la resistencia a distintas demandas como lo son las fuerzas estáticas y dinámicas a las que es sometida una estructura. La norma exige características físicas como peso lineal, espaciamiento de la corruga, ancho del ribete, altura de la corruga y también características mecánicas como límite de fluencia resistencia máxima y elongación que determinan el grado. Se fabrican longitudes de 6, 9, 12 y 15 m con corruga en forma de “ X ”.
1.2 NORMA DE REFERENCIA:
ASTM A706/A706M: Standard Specification for Deformed and Plain Low-Alloy Steel Bars for Concrete Reinforcement. COGUANOR NTG 36016: Barras de acero, de baja aleación, lisas y corrugadas para refuerzo de concreto.

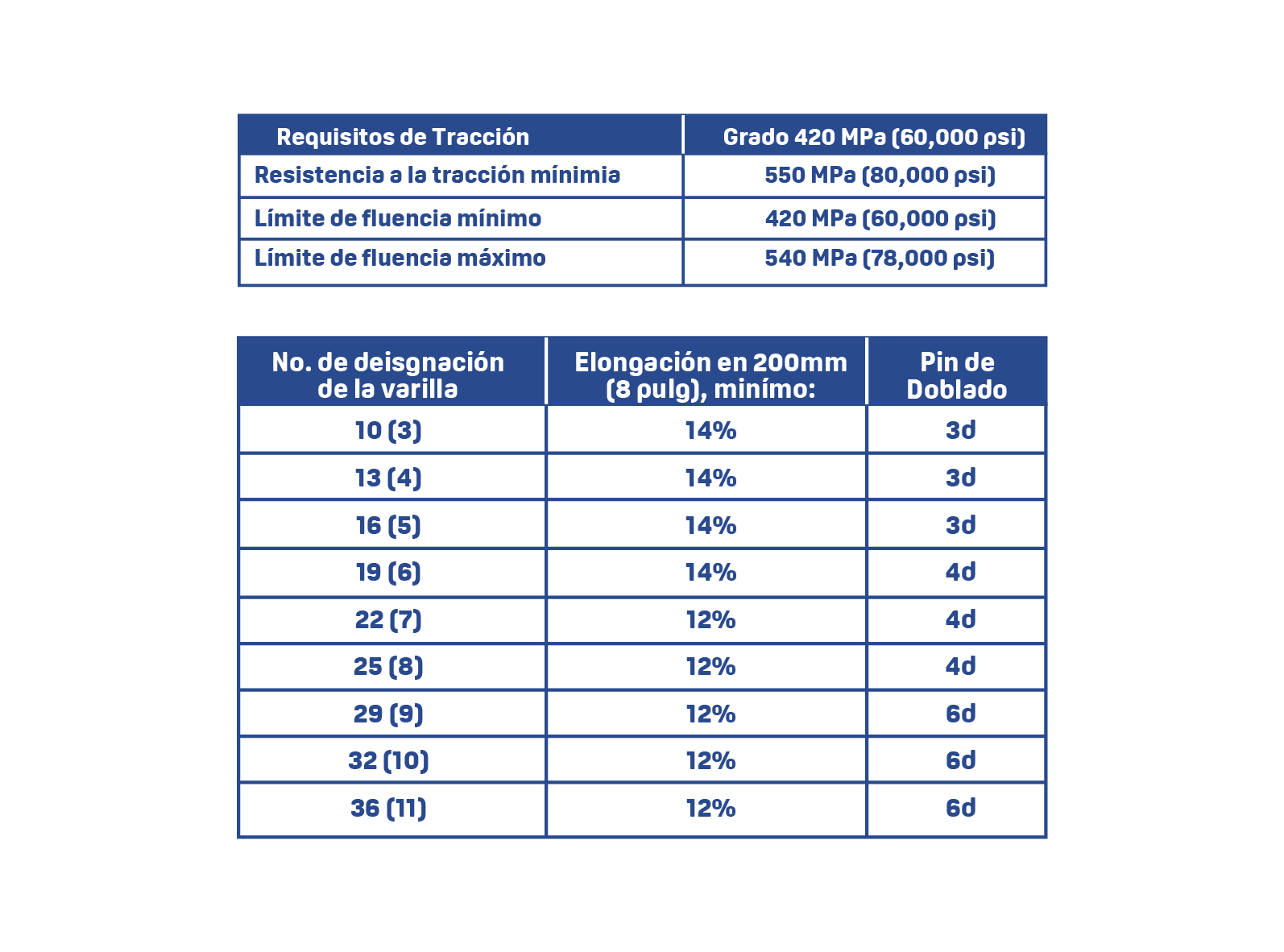

1.3 PROPIEDADES MECÁNICAS:

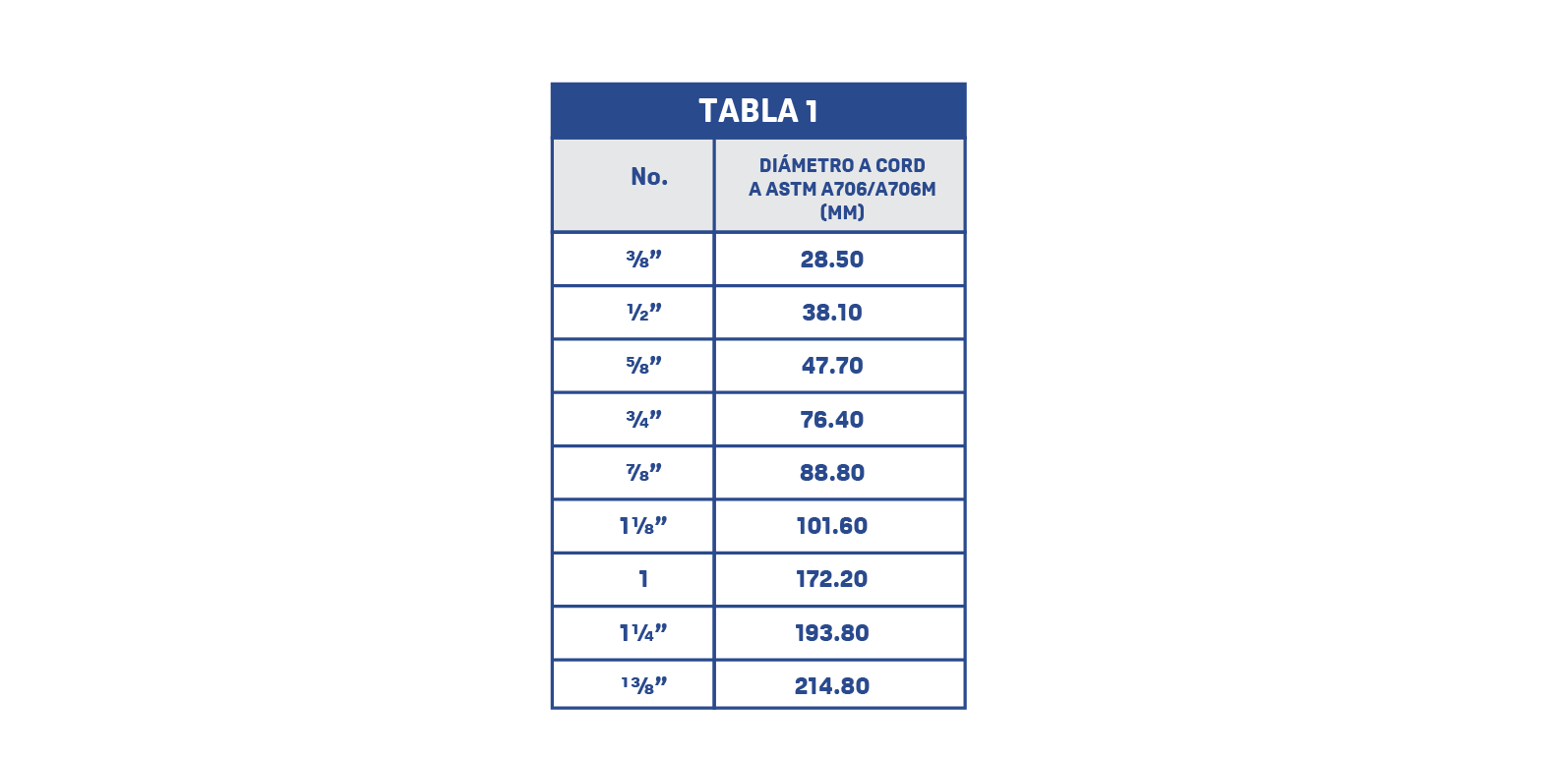

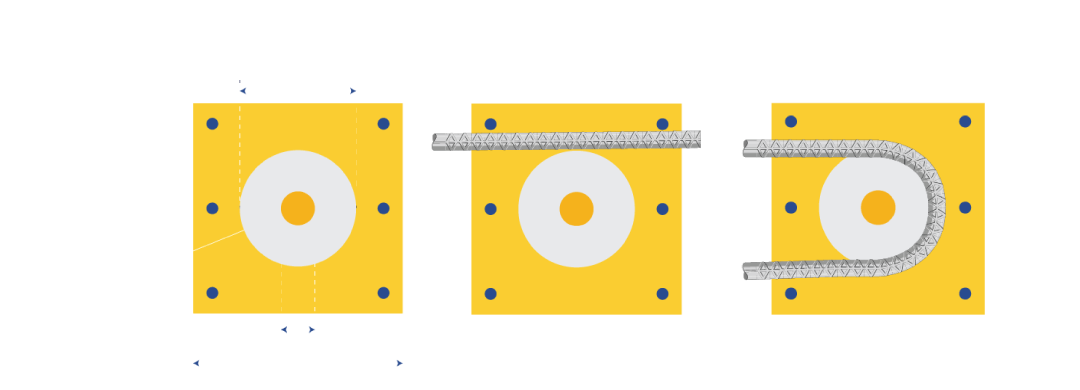

AG Recomienda que para un doblado correcto de varilla corrugada se sigan las siguientes indicaciones: 1. Fabricar e instalar un pin de acuerdo a la figura No. 1 con las dimensiones indicadas en la tabla No. 1.
2. Doblar la varilla alrededor de un pin con un diámetro de acuerdo a lo establecido en las normas ASTM –A706/A706M 3. Doblar la varilla con fuerza uniforme. 4. Asegurar que la varilla esté en contacto con el pin durante el doblado (ver figura 2 y 3).
El doblar una varilla con un diámetro menor a lo establecido en la tabla de arriba puede dar lugar a fisuras o fractura del material.

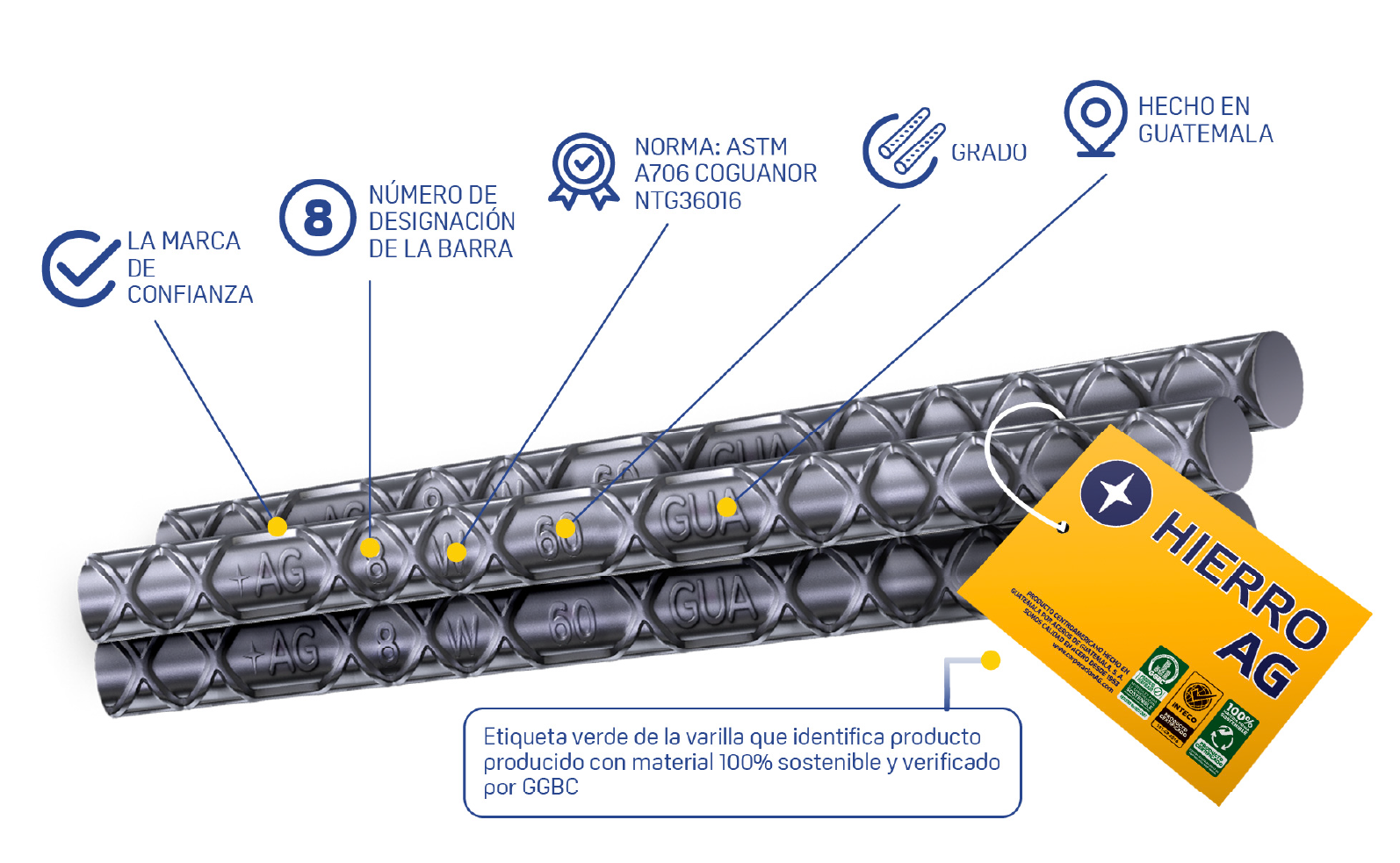

1.4 MARCADO Y ETIQUETA
Marcado de varilla: +AG # W60 GUA Donde #: Número de designación de la barra
